パイプ内のOリング
導入
一般的に O リングと呼ばれるこれらのシールは、多くの住宅や商業施設の配管システムに欠かせないコンポーネントです。名前が示すように、リングのような形をしており、シリコン、ゴム、フッ素ゴムなどの弾性材料でできていることが多いです。O リングは、効果的なシーリング機能とシンプルなデザインで知られています。さまざまな困難な状況でも、信頼性の高いシーリング効果を発揮します。この記事では、パイプにおける O リングの正確な用途、材料の選択、取り付けとメンテナンス、さまざまな用途シナリオでの機能性について詳細に説明します。
Oリングとは何ですか?

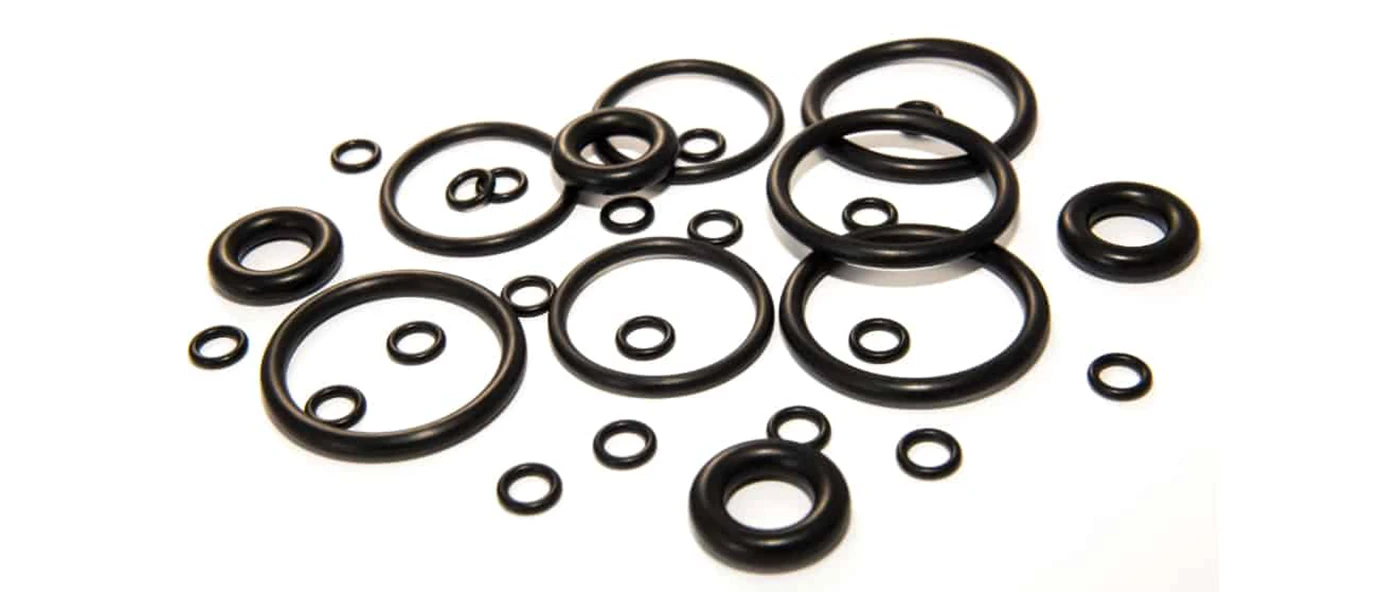

閉じた環状シール、つまり O リングは、通常、弾性物質でできています。断面と直径の寸法は、特定の用途の要求に合わせて変更できます。O リングは、非常に基本的な原理で動作します。つまり、2 つの一致する表面の間で押し込まれると、シール力が生じて流体の漏れが止まります。O リングは、そのシンプルな設計、手頃な価格、そして顕著な効果により、さまざまな産業および家庭用アプリケーションで広く使用されています。
パイプにおけるOリングの具体的な用途
漏洩防止
パイプ接続部からのガスや液体の漏れを防ぐことは、O リングの主な用途の 1 つです。配管システムの接合部は、特に高圧または高温の状況下では、漏れに対して最も脆弱です。O リングの柔軟性と密閉性により、接合部のスペースを効率的に埋めることができ、漏れを防ぐ強力な密閉を実現します。
たとえば、O リングは、水の流れの安定性と継続性を保証するために、家庭の給水システムのさまざまなパイプ カップリング、蛇口、バルブに頻繁に使用されます。同様に、O リングはガス パイプライン システムで不可欠なシールであり、ガス漏れを効果的に止め、家庭や企業のセキュリティを保証します。
摩擦を減らす
O リングは、特定の動的用途において、パイプライン システム コンポーネント間の摩擦を軽減するのに役立ちます。可動部品間の潤滑剤および緩衝材として機能し、摩耗を減らして機器の耐用年数を延ばします。たとえば、O リングはさまざまな機械装置の動的シールとして使用され、バルブやピストンなどの可動部品を潤滑および密封します。
柔軟性を提供する
O リングは、その高い弾性により、パイプライン システム内の小さな変位や振動に適応できます。このため、O リングは機械工学やパイプライン工学において、特に繰り返し分解と組み立てが必要となる状況では不可欠です。O リングは外部環境の変化に耐性があり、さまざまな温度や圧力の状況でも良好な密閉状態を維持できます。
Oリングの材質選択
異なる素材で作られた O リングはさまざまな状況で異なる動作をするため、適切な素材を選択することが重要です。O リングの一般的な素材は、シリコン、ゴム、フッ素ゴムです。
ゴム製Oリング
最も一般的な O リングはゴム製のもので、従来のパイプ用途のほとんどでうまく機能します。安価で取り付けも簡単ですが、化学腐食や高温の場所では耐用年数が限られます。ゴム製の O リングは、一般的な産業用パイプラインや家庭用給水システムでよく使用されています。
シリコンOリング
シリコン O リングは、高温に対する優れた耐性があるため、高温の配管システムに適しています。また、化学パイプラインにも適しており、化学腐食に対する優れた耐性を備えています。シリコン O リングは耐熱性があり、生体適合性にも優れているため、食品や医療機器の分野でも広く使用されています。
フッ素ゴムOリング
フッ素ゴム製 O リングは、シーラントとしての性能を保ちながら、厳しい化学条件や化学劣化に耐えることができます。また、フッ素ゴム製 O リングは高温に対して強い耐性を示すため、高温および高圧の産業パイプライン システムにも適しています。フッ素ゴム製 O リングは、石油、化学、航空宇宙などの業界で広く利用されています。
設置とメンテナンス
インストール
取り付ける前に、O リングがパイプ接合部にぴったりと収まり、表面が清潔で損傷がないことを確認してください。取り付け時に潤滑剤を使用すると、摩耗や摩擦を軽減できます。シール効果を損なわないように、取り付け時に O リングを過度に伸ばしたりねじったりしないでください。
O リングを検査します。O リングの表面に亀裂、隙間、その他の損傷がないことを確認します。
接合面が平らで滑らかであることを保証するには、破片や汚染物質を取り除いて接合面を清掃します。
潤滑剤を使用する: 取り付け時の摩擦を最小限に抑えるために、O リングの表面に潤滑剤をたっぷりと塗布します。
適切な取り付け: O リングをジョイント面に挿入し、均等に分散され、ねじれたり変形したりしていないことを確認します。
メンテナンス
パイプライン システムの長期にわたる信頼性の高い機能を保証する秘訣は、O リングの状態を定期的に検査し、老朽化または破損した O リングを適切なタイミングで交換することです。定期的なメンテナンスにより、シール不良による漏れや故障を回避できます。
定期検査 O リングの状態を定期的にチェックしてください。特に、腐食性、高温、高圧の環境で使用される O リングの状態を定期的にチェックしてください。
O リングが古くなっていたり、硬化していたり、ひび割れていたり、その他の損傷があったりすることが判明した場合は、パイプライン システムの密閉機能を維持するために、適時に O リングを交換する必要があります。
清潔さを保つ: 破片や汚染物質によってシール機能が損なわれないように、O リングと接合面を定期的に清掃してください。
さまざまな用途シナリオにおけるOリングの性能
家庭用給水システム
O リングは主に、パイプ カップリング、蛇口、バルブ、および住宅給水システムのその他のコンポーネントで使用され、水の流れの安定性と継続性を保証します。住宅給水システムで最も人気のある O リングの種類はゴム製で、強力な密閉機能と長寿命を備えています。
ガスパイプラインシステム
ガスパイプライン システムにおける O リングのシーリング性能は重要であり、住宅や商業施設の安全性に直接影響します。シリコン製およびフッ素ゴム製の O リングは、優れた耐高温性と耐化学腐食性を備えているため、ガスの安全な輸送を確保するためにガスパイプライン システムで頻繁に使用されています。
産業用パイプラインシステム
O リングは、石油、化学、機器製造などの産業分野の産業パイプライン システムに広く使用されています。フッ素ゴム製 O リングは、化学腐食や高温に対する優れた耐性があり、パイプライン システムの密閉性と安全性を保証するため、これらの厳しい産業環境で頻繁に使用されています。
医療機器
O リングは医療機器の密閉に不可欠です。シリコン O リングは生体適合性と耐熱性に優れているため、適切な機能と安全な使用を保証するために、さまざまな医療機器や装置に頻繁に使用されています。
結論
O リングはパイプライン システムに不可欠であり、頻繁に使用されます。O リングは、漏れを防ぎ、摩擦を減らし、柔軟性を提供するだけでなく、さまざまな状況で優れた密閉性能を維持します。O リングを適切に選択して維持することで、パイプライン システムの安全性と信頼性が大幅に向上します。
O リングの利点を知っていれば、パイプライン システムを保護するために O リングをより適切に適用し、維持することができます。O リングは、家庭、ビジネス、医療の分野で使用されている重要なシールです。
